A bucha internamente roscada com baixa profundidade de ancoragem para fixações individuais em betão fendido

Bucha preparada para martelo ZYKON FZEA II

Name: Bucha preparada para martelo ZYKON FZEA II
Brand: fischer

A bucha de impacto ZYKON FZEA II da fischer é uma bucha com rosca interna fabricada em aço zincado, aço inoxidável e aço de elevada resistência à corrosão. A bucha de impacto, com a sua reduzida profundidade de embebimento, é indicada para ancoragens simples em betão fissurado, tanto no interior como no exterior. O furo do corte interior é criado num único passo com a broca especial FZUB. A ancoragem de corte interior é colocada numa instalação pré-posicionada. Com a ferramenta de inserção FZED Plus, a bucha de expansão é pressionada contra o cone. Isto preenche o furo do corte interior criando um bloqueio efetivo. A Aprovação Técnica Europeia e a classificação de resistência ao fogo classe R 120 garantem uma segurança adicional.

Variantes de produtos

Descarregar dados de imagem

Variantes de produtos

Aprovações / Relatórios de testes

6 Variante (s) do produto

Broca de perfuração necessária FZUB

Ferramenta de configuração necessária FZE plus

Diâmetro do orifício de perfuração

Penetração mínima dos parafusos

Penetração máxima do parafuso

Embalagens

Legenda = Autorização disponível— = Permissão não disponível

Visualizado 6 de 6 variante (s)

Vantagens

Bucha de impacto com tecnologia de corte interior Zykon para fixações isoladas em betão fissurado e não fissurado.
A combinação da bucha de impacto com a ancoragem de corte interior ZYKON permite fixações isoladas em betão fissurado.
A tecnologia especial de corte interior ZYKON reduz o esforço necessário para a instalação.
A broca especial FZUB permite uma instalação rápida criando o corte interior sem ter de substituir a ferramenta.
O relevo que se cria quando a bucha expande garante o controlo da ancoragem.
A instalação da bucha praticamente sem expansão permite distâncias ao bordo e entre furos reduzidas, permitindo assim uma utilização versátil.

Aplicações

Canalizações
Sistemas de ventilação
Sistemas de aspersores
Suportes de cabos
Tectos suspensos

Materiais de construção

Aprovados para:

Betão C20/25 a C50/60, fendido e não-fendido

Também disponíveis para:

Betão C12/15
Pedra natural com estrutura densa

Pode encontrar informações pormenorizadas sobre os materiais de construção no documento de registo.

Aprovações

ETA-06/0271
DoP No. 0328
3023222

Funcionamento

A FZEA II é adequada para instalação pré-posicionada.
O orifício de pefuração de corte inferior é criado utilizando a perfuração FZUB especial.
Assim que a âncora tiver sido colocada no orifício de perfuração, a manga de expansão é expandida através da deslocação do pino de expansão interno com a ferramenta de instalação FZED Plus e o orifício de perfuração do corte inferior é preenchido com um encaixe positivo.

Mounting Strip 1 Picture

1 / 7

ETA Certification Document

pdf, ETA-06/0271

European Technical Assessment for fischer Zykon-Hammerset anchor FZEA II - Mechanical fasteners for use in concrete

Criado em 23/03/2023

DOP - Declaration of Performance

pdf, DoP No. 0328

Declaration of Performance for fischer Zykon-Hammerset anchor FZEA II (Mechanical fastener for use in concrete)

Criado em 31/03/2023

Factory Mutual

pdf, 3023222

FM Approval - Certificate of Compliance

Load Table

pdf,

ZYKON hammerset anchor FZEA II - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Componentes do sistema

Acessórios
4 variantes

Certificação ETA
Broca de perfuração necessária FZUB	10 x 40
Ferramenta de configuração necessária FZE plus	FZED 10 plus

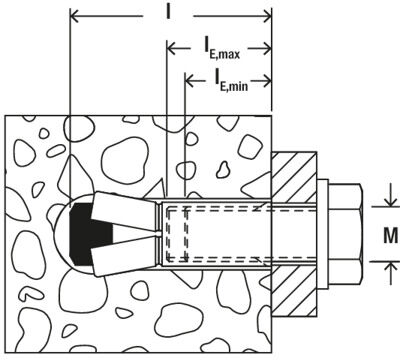

Diâmetro do orifício de perfuração ( d₀ )	10
Penetração mínima dos parafusos ( l_E,min )	11
Penetração máxima do parafuso ( l_E,max )	17
Embalagens	Caixa dobrável
Quantidades	100
GTIN (EAN-Code)	4006209473030

Certificação ETA
Broca de perfuração necessária FZUB	12 x 40
Ferramenta de configuração necessária FZE plus	FZED 12 plus
Diâmetro do orifício de perfuração ( d₀ )	12
Penetração mínima dos parafusos ( l_E,min )	13
Penetração máxima do parafuso ( l_E,max )	19
Embalagens	Caixa dobrável
Quantidades	100
GTIN (EAN-Code)	4006209473047

Certificação ETA
Broca de perfuração necessária FZUB	14 x 40
Ferramenta de configuração necessária FZE plus	FZED 14 plus
Diâmetro do orifício de perfuração ( d₀ )	14
Penetração mínima dos parafusos ( l_E,min )	15
Penetração máxima do parafuso ( l_E,max )	21
Embalagens	Caixa dobrável
Quantidades	50
GTIN (EAN-Code)	4006209473054

Certificação ETA
Broca de perfuração necessária FZUB	10 x 40
Ferramenta de configuração necessária FZE plus	FZED 10 plus
Diâmetro do orifício de perfuração ( d₀ )	10
Penetração mínima dos parafusos ( l_E,min )	11
Penetração máxima do parafuso ( l_E,max )	17
Embalagens	Caixa dobrável
Quantidades	100
GTIN (EAN-Code)	4006209473061

Certificação ETA
Broca de perfuração necessária FZUB	12 x 40
Ferramenta de configuração necessária FZE plus	FZED 12 plus
Diâmetro do orifício de perfuração ( d₀ )	12
Penetração mínima dos parafusos ( l_E,min )	13
Penetração máxima do parafuso ( l_E,max )	19
Embalagens	Caixa dobrável
Quantidades	100
GTIN (EAN-Code)	4006209473078
