Art.-No. 564683

GTIN (EAN-Code): 4048962463088

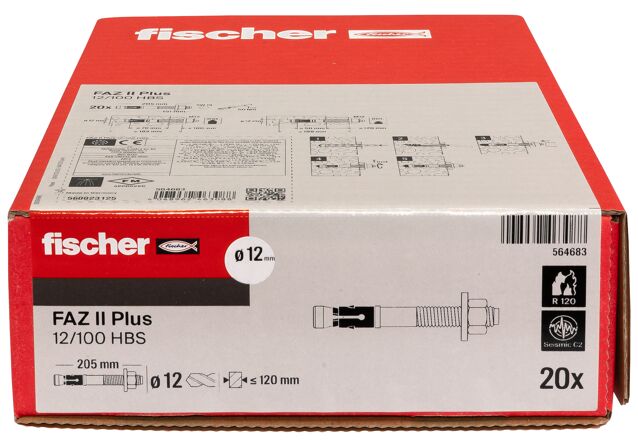

FAZ II Plus 12/100 HBS ZP

№ артикула 531805
SDS Plus II 12/200/260
№ артикула 549934
Quattric II 12/210/260

Com uma anilha grande, em conformidade com as normas de construção em madeira. Para as exigências mais elevadas. Potente e flexível

Vantagens

A FAZ II Plus HBS com anilha extra grande, de acordo com a norma de construção em madeira DIN 1052 incluída no fornecimento, garante uma transferência de força ainda melhor para a fixação de peitoris e vigas, por exemplo.
O diâmetro exterior significativamente maior das anilhas para FAZ II Plus 16 GS garante uma superfície de apoio maior e, como tal, permite a utilização na construção em madeira.
Montagem rápida e fácil, sem necessidade de limpeza dos furos (M8-M24).
Os inúmeros certificados de homologação para diferentes materiais de base (betão C12/15-C80/90, betão com fibras de aço, tijolo maciço sílico-calcário) aumentam o número de aplicações e campos de utilização.
Com a nova avaliação (ETA), as resistências à tração aumentam decisivamente. Consequentemente, são necessários menos pontos de fixação e ancoragens.
A avaliação ETA, juntamente com outros relatórios de ensaio (RWS, ZTV, ETK), garante cargas elevadas em caso de incêndio.
Uma avaliação externa independente confirma a vida útil das ancoragens até 120 anos. Assim, o FAZ II Plus dura mais de um século e é perfeitamente adequado para grandes projetos de construção de longa duração (M10-M16).
As profundidades de ancoragem variáveis permitem uma adaptação milimétrica às cargas.

A ancoragem perno fischer FAZ II Plus HBS com sua anilha de acordo com a norma de construção de madeira DIN 1052 é a fixação ideal para as mais altas exigências. A ancoragem é feita de aço zincado e inoxidável e é perfeita para a fixação de peitoris e vigas. A anilha grande garante uma melhor transferência da força. Devido às diversas profundidades de ancoragem e ao processo de montagem simples, a FAZ II Plus HBS pode ser utilizada de forma particularmente flexível. O clipe de expansão, testado e comprovado, introduz as cargas no betão de forma particularmente forte e permite uma capacidade de carga máxima.

Aplicações

Placas de ancoragem com fendas
Sub-estruturas de fachada com orifícios ranhurados
Construções em madeira
Ancoragem de tensão
Ancoragem de vigas de madeira

Materiais de construção

Aprovado para:

Betão C20/25 a C50/60, fissurado e não fissurado

Também indicado para:

Betão C12/15 - C80/95 (classificação disponível)
Betão de fibra de aço (classificação disponível)
Tijolo sólido sílico-calcário (classificação disponível)

Poderá encontrar informações, em pormenor, sobre os materiais de construção nos documentos técnicos.

Aprovações

ETA-19/0520
DoP No. 0334
3023222

Funcionamento

A FAZ II Plus HBS é adequada para instalações pré-posicionadas e de passagem e também é ideal para instalações isoladas.
Antes da montagem, colocar a porca sextavada e a anilha na posição ideal, de acordo com a norma de construção em madeira.
Quando o binário é aplicado, o parafuso cónico é puxado para dentro do clip de expansão e expande-o contra a parede do furo.
A ancoragem é colocada de acordo com a aprovação quando o binário de instalação predefinido é atingido.
Em caso de instalação em série, recomendamos a utilização das ferramentas de fixação de parafusos de ancoragem FABS ou FA-ST II.

Push-through installation with hexagon nut

1 / 5

Without borehole cleaning

1 / 6

Push-through installation of the cup nut version with setting gauge

1 / 8

pdf, ETA-19/0520

European Technical Assessment for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanical fasteners for use in concrete

Criado em 24/05/2023

pdf, DoP No. 0334

Declaration of Performance for for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanical anchor for use in concrete)

Criado em 31/05/2023

pdf, 3023222

FM Approval - Certificate of Compliance

Bolt anchor FAZ II Plus - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Bolt anchor FAZ II Plus dynamic - Design values for cyclic fatigue loading of a single anchor in cracked or non-cracked normal concrete of strength class C20/25.

FAZ II Plus.

Certificação ETA
Aprovação Sísmica	C1 / C2
Diâmetro do orifício de perfuração ( d₀ )	12
Profundidade mínima do furo de perfuração para fixações de encaixe ( h₂ )	190
Comprimento máximo útil hef,max./hef,min. ( t_fix )	100 / 120
Comprimento da ancoragem	205
Rosca ( Ø x Comprimento )	M12 x 151
Largura através de porca	19
Embalagens	Caixa dobrável
Quantidades	20
GTIN (EAN-Code)	4048962463088
