Bucha com perno FBN II 6/10 em aço inoxidável A4

Name: Bucha com perno FBN II 6/10 em aço inoxidável A4
Brand: fischer

Variantes do produto

Descarregar dados de imagem

Principais funcionalidades

A FBN II alcança a capacidade de carga máxima com a profundidade de ancoragem padrão. O que significa: menos pontos de fixação e chapas de fixação mais pequenas.
Se for utilizada a profundidade de ancoragem reduzida, diminui a profundidade do furo e simplifica a instalação.
As tolerâncias do componente são equilibradas com a rosca de grandes dimensões. Para além disso, a FBN II também é indicada para instalações com afastamento. Isto aumenta a versatilidade.
Instalação simples graças à necessidade de poucos toques e ao desvio mínimo.
Aço inoxidável: segurança permanente em utilizações no exterior.

Art.-Nr. 549983
Quattric II 6/50/115

A fixação rentável para uma utilização flexível em betão não fissurado

Vantagens

A profundidade de ancoragem padrão atinge as capacidades máximas de carga. Assim, são necessários menos pontos de fixação e placas de ancoragem menores.
A profundidade de ancoragem reduzida reduz a profundidade do furo. Isto minimiza a quantidade de tempo necessária para a instalação, ao mesmo tempo que aumenta a flexibilidade.
A rosca longa equilibra as tolerâncias dos componentes e permite instalações em stand-off, aumentando assim a flexibilidade.
Poucos golpes de martelo e o deslizamento de torque mínimo permitem uma instalação visivelmente mais simples.
O pino de encaixe protege a rosca contra danos e, assim, garante uma instalação e desmontagem mais rápidas do acessório.

A bucha com perno FBN II da fischer é uma bucha de aço para fixações económicas em betão não fissurado. Graças à sua rosca de grandes dimensões e às duas profundidades de ancoragem, a bucha com perno FBN II da fischer é particularmente versátil. Para além da instalação pré-posicionada e de encaixe, a bucha com perno é indicada para instalação com afastamento. No modelo em aço inoxidável, a bucha com perno é indicada para substruturas de fachadas, suportes retos e escadas no exterior.

Aplicações

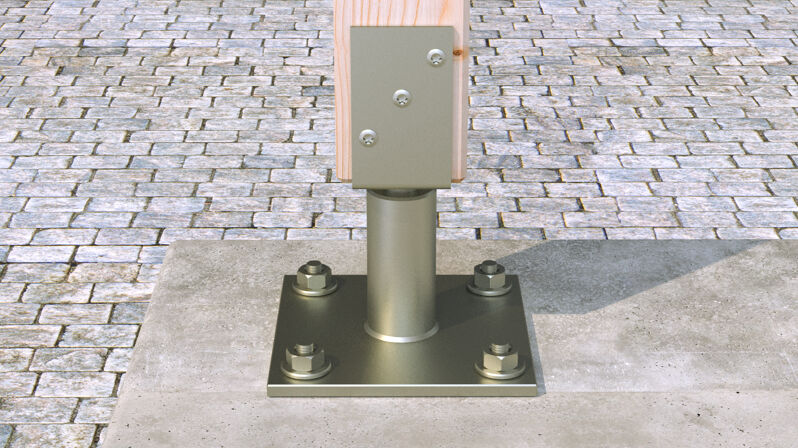

Construções em aço
Carris-guia
Consolas

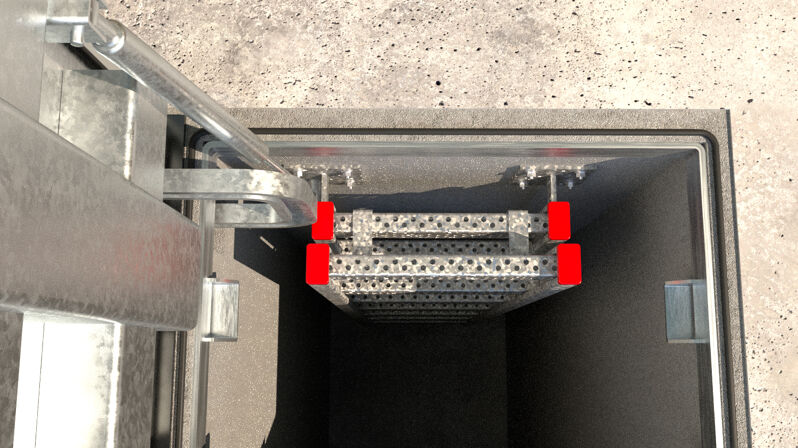

Ladders
Suportes de cabos
Máquinas
Escadarias
Portões
Fachadas

Materiais de construção

Aprovados para:

Betão C20/25 a C50/60, não-fendido

Também disponíveis para:

Betão C12/15
Pedra natural com estrutura densa

Poderá encontrar informações, em pormenor, sobre os materiais de construção nos documentos técnicos.

Aprovações

ETA-07/0211
DoP No. 0192

Funcionamento

A FBN II é indicada para instalação pré-posicionada e de encaixe. Também é indicada para instalação com afastamento em determinadas situações.
Antes da instalação, coloque a porca sextavada na posição ideal (o pino introduzido é projetado aproximadamente 3 mm para fora da porca sextavada).

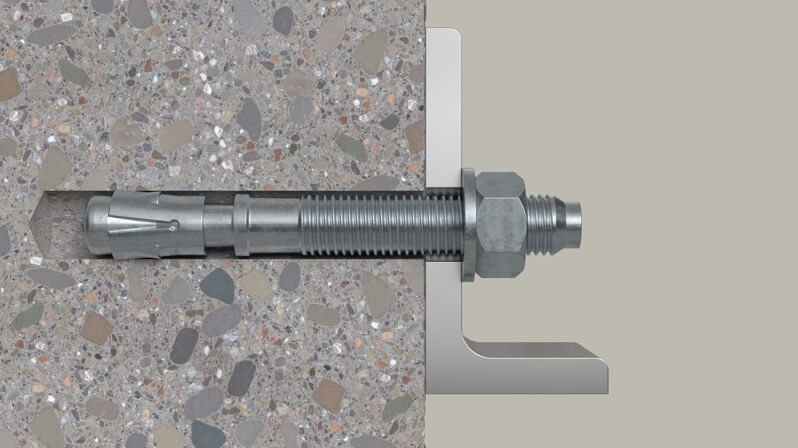

Quando é aplicado o torque, o perno cónico é puxado para dentro do clip de expansão e expande-o contra a parede do furo.
O relevo da cabeça permite um controlo simples da ancoragem.
No caso de instalação em série, recomendamos a utilização da ferramenta de inserção de buchas com perno FABS.

Installation FBN II

1 / 5

ETA Certification Document

pdf, ETA-07/0211

European Technical Assessment for fischer Bolt Anchor FBN II, FBN II R - Mechanical fastener for use in concrete

Criado em 13/07/2020

DOP - Declaration of Performance

pdf, DoP No. 0192

Declaration of Performance for fischer Bolt Anchor FBN II, FBN II R (Mechanical anchor for use in concrete)

Criado em 27/07/2020

Load Table

pdf,

Bolt anchor FBN II - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Marketing Documents

pdf,

Bolt anchor FBN II. The cost-efficient fixing for flexible use in non-cracked concrete.

Certificação ETA
Diâmetro do orifício de perfuração ( d₀ )	6
Profundidade mínima do furo de perfuração para fixações de encaixe ( h₂ )	50
Comprimento da ancoragem	55
Comprimento máximo útil hef,max./hef,min. ( t_fix )	10 / -
Rosca ( Ø x Comprimento )	M6 x 17
Largura através de porca	10
Embalagens	Caixa dobrável
Quantidades	100
GTIN (EAN-Code)	4048962070279
