Fixação de fachadas SXR sem parafuso de segurança

A fixação eficiente com um elemento de expansão pequeno

A fixação para fachadas SXR da fischer é uma bucha fabricada em nylon de elevada qualidade. Graças à sua geometria especial, a SXR pode ser utilizada em materiais de construção maciços e ocos. A reduzida profundidade do furo poupa tempo e reduz o desgaste das brocas. Graças à profundidade de ancoragem reduzida de apenas 50 mm, a fixação para fachadas pode funcionar de uma forma especialmente económica. A SXR é disponibilizada em diâmetros de 6 e 8 mm e comprimento até 120 mm.

Descrição do produto

Vantagens

  • O funcionamento especial permite a sua utilização em materiais de construção maciços e ocos, com uma profundidade de ancoragem de apenas 50 mm, possibilitando assim uma fixação económica.

  • A gama, com diâmetros de 6 e 8 mm, dispõe da bucha certa para uma grande variedade de fixações.

Variantes do produto disponíveis


7 Variante (s) do produto encontrada

7 Variante (s) do produto encontrada

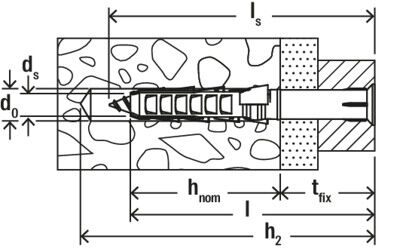

Variante
Diâmetro do orifício de perfuração

d0

Profundidade mínima do furo de perfuração para fixações de encaixe

h2

Comprimento da fixação

l

Diâmetro do parafuso

ds

Art. N.º 506194

8

70

60

5,5 - 6,0

Art. N.º 506196

8

90

80

5,5 - 6,0

Art. N.º 506198

8

110

100

5,5 - 6,0

Art. N.º 047567

10

90

80

Art. N.º 047568

10

110

100

Art. N.º 047569

10

130

120

Art. N.º 047570

10

150

140

Visto 7 de 7 variante (s)
0

Pedido e Autorização

Aplicações
  • Fachadas, tetos e substruturas de telhados em madeira e metal
  • Janelas
  • Portões e portas
  • Roupeiros
  • Armários de cozinha suspensos
  • Madeiras esquadriadas
  • Vigas
  • Consolas de TV
  • Revestimento de paredes
  • Suportes de metal
  • Apoios de metal
  • Condutas de cabos
  • Caminhos de cabos
Materiais de construção
Indicada para:
  • Tijolo verticalmente perfurado
  • Betão celular
  • Blocos ocos em betão leve
  • Tijolo perfurado de silicocalcário
  • Blocos com isolamento térmico
  • Bloco sólido em betão leve e com peso normal
  • Tijolo sólido
  • Tijolo de silicocalário sólido
  • Betão ≧ C12/15
  • Pedra natural com estrutura densa
  • Painel sólido de gesso
* Pode encontrar informação detalhada sobre os materiais de construção no documento de registo.
Para Detalhes, consulte os Documentos correspondentes

Instruções de montagem

Funcionamento

  • A SXR é indicada para instalação de encaixe.

  • A SXR expande em materiais de construção maciços.

  • Em materiais de construção perfurados, as cargas são transferidas na zona dos segmentos do bloco.

  • Com tijolos perfurados verticalmente, utilize apenas perfuração com rotação (sem impacto).

Mounting Strip 1 Picture
Mounting Strip 1 Picture
Mounting Strip 1 Picture
Mounting Strip 1 Picture
Mounting Strip 1 Picture
