Ancoragem com rosca interna fischer FIS IG 8 12 x 120 R em aço inoxidável

Name: Ancoragem com rosca interna fischer FIS IG 8 12 x 120 R em aço inoxidável
Brand: fischer

Variantes do produto

Descarregar dados de imagem

Principais funcionalidades

Fixação e remoção em betão ou madeira, ao nível da superfície
Componentes pré-fabricados para uma fácil montagem no local da obra
Utilização em ambientes interiores e exteriores

A ancoragem com rosca interna em aço zincado para fixação em betão ou madeira

Vantagens

Em combinação com a argamassa de injeção FIS V Plus ou FIS EM Plus, a ancoragem com rosca interna está homologada para fixação em betão, em conformidade com a ETA.
Em combinação com a argamassa de injeção FIS EM Plus, a ancoragem com rosca interna está homologada para fixação em madeira, em conformidade com a abG e a ETA.
Disponível com rosca interna galvanizada nos tamanhos M5 - M20 (diâmetro externo M8 - M30) e em versões de aço inoxidável com rosca interna nos tamanhos M8 - M20 (diâmetro externo M12 - M30), pode ser utilizada de forma flexível tanto em ambientes interiores como exteriores.
O acabamento nivelado da solução com rosca interna permite o transporte seguro dos componentes para o estaleiro sem a necessidade de dobrar hastes de fixação salientes.
Os clipes de centragem fischer recomendados, DD-E e DD-S, permitem a centragem ideal das ancoragens com rosca interna no furo.
A ancoragem com rosca interna FIS IG permite que o ponto de fixação na madeira seja removido e reutilizado ao nível da superfície.

A ancoragem com rosca interna FIS IG da fischer é um componente de sistema para fixações à nível da superfície em betão ou madeira. A rosca interna métrica, com tamanhos que vão de M8 a M20, permite a utilização de parafusos métricos padrão ou hastes de fixação. A ancoragem com rosca interna pode ser removida ficando ao nível da superfície, sendo possível reutilizar o ponto de fixação. Isto torna a FIS IG particularmente

Aplicações

Componentes pré-fabricados para montagem no estaleiro.

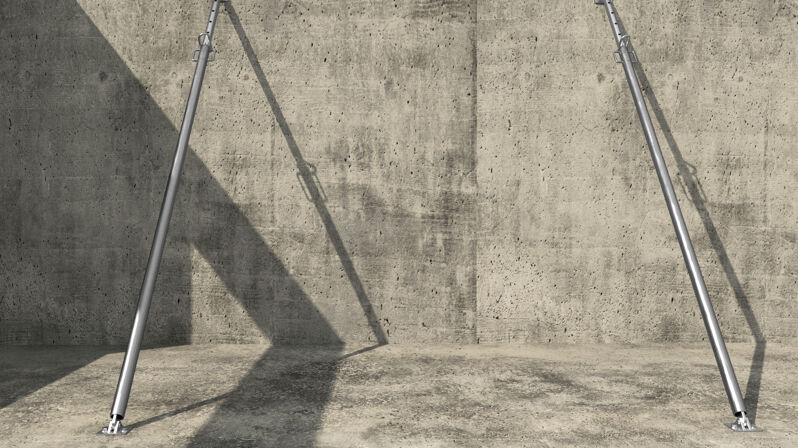

Fixações desmontáveis e temporárias.
Fixação em madeira; consultar a homologação nacional/europeia para colagem em madeira.

Materiais de construção

Betão, com e sem fissuras
Vigas de madeira laminada colada e vigas laminadas de abeto vermelho (Picea abies), abeto branco (Abies alba) ou pinheiro (Pinus sylvestris)

Poderá encontrar informações, em pormenor, sobre os materiais de construção nos documentos técnicos.

Aprovações

Z-9.1-914

Funcionamento

A ancoragem FIS IG é ajustada manualmente, rodando-a ligeiramente até atingir o fundo do furo.

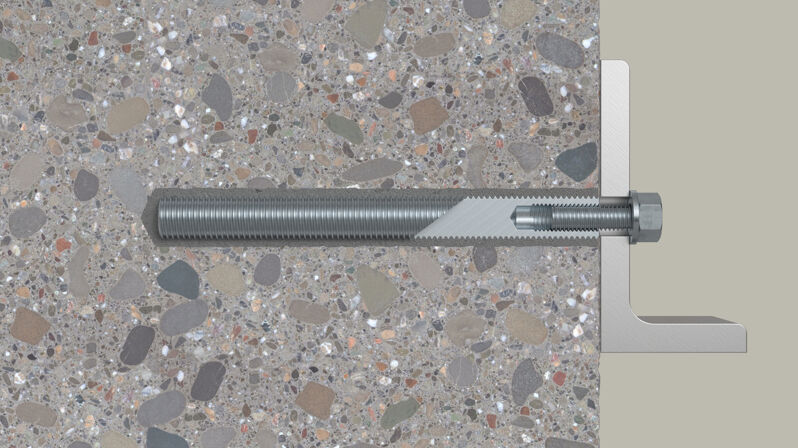

A argamassa une toda a superfície da âncora com rosca interna à parede do furo e sela o furo.
A ancoragem com rosca interna FIS IG é adequada para instalação pré-posicionada em madeira.
A ancoragem é centrada no orifício de perfuração através da utilização de auxiliares de centragem, tais como os clipes de centragem fischer DD-E e DD-S.
O elemento de fixação é colocado manualmente, aparafusando-o ligeiramente até que a ancoragem fique embutida ao nível da superfície.

Gluing in wood with FIS EM Plus and internally threaded anchor FIS IG

1 / 13

Rosca interna( M )	M8
Rosca externa( A 2 )	M12
Diâmetro do orifício de perfuração( d₀ )	14
Diâmetro do furo em madeira	14 / 16
Profundidade mínima dos furos	120
Comprimento da ancoragem	120
Penetração máxima do parafuso( l_E,max )	20
Embalagens	Caixa dobrável
Quantidades	10
GTIN (EAN-Code)	4048962524307
