Estrutura triangular fischer STFN 200 10°-15°-20°

Name: Estrutura triangular fischer STFN 200 10°-15°-20°
Brand: fischer

Variantes do produto

Descarregar dados de imagem

Principais funcionalidades

Para painéis com disposição vertical ou horizontal
Inclinação ajustável
Fabricado em alumínio AW 6063/6060 T66

Estrutura triangular STFN

Vantagens

A estrutura triangular STFN é fornecida pré-montada e os acessórios para ligação aos trilhos solares estão incluídos na embalagem.
A inclinação dos painéis é ajustável de 10° a 35°, dependendo da versão STFN selecionada.
Todos os trilhos triangulares STFN permitem que os módulos sejam dispostos tanto horizontal como verticalmente.
O STFN também está disponível na versão 200 para painéis com comprimento até 2150 mm.

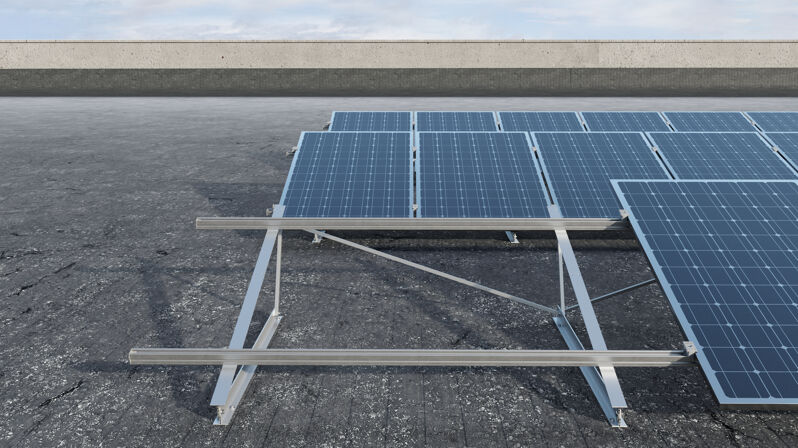

STFN é a estrutura triangular para a instalação de sistemas fotovoltaicos em telhados planos, adequada para painéis com disposição vertical e horizontal. Disponível em quatro versões que podem ser selecionadas com base na inclinação e no tamanho do painel fotovoltaico.

Características

Estrutura triangular em alumínio AW 6063/6060 T66, em conformidade com a norma EN 755-2:2013.
Parafusos em aço inoxidável A2-70, em conformidade com a norma EN ISO 3506-1/2:2009.

Funcionamento

Determine a distância central das estruturas triangulares de acordo com as cargas de neve e vento na área de instalação, em conformidade com as normas nacionais.
Identifique a posição das estruturas triangulares de acordo com a estrutura de suporte de carga e o layout do sistema.
Fixe a base da estrutura triangular com a âncora apropriada, dependendo do material de construção do substrato.
Conecte o trilho solar à diagonal da estrutura triangular usando os parafusos fornecidos na embalagem.

Installation flat roof triangle STFN

1 / 5

Perfil secção transversal	3,78
Buraco-ø ( D )	10,5
Largura através de porca	13
Torque de instalação ( T_inst )	10
Conteúdo	5 x STFN 200 triângulo 20 x RHS M8 x 20 A2 parafuso de cabeça de martelo 20 x MU F M8 A2 porca flangeada
Quantidades	5
GTIN (EAN-Code)	8001132102107
